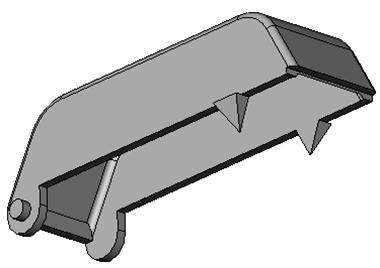

On désire injecter la pièce "couvercle" de l’imprimante braille (Document DT1) sur presse ARBURG (Annexe 2). Le moule comporte 2 empreintes (Document DT2) .

Travail demandé

1 Rechercher les caractéristiques du matériau à injecter (Matière, Masse volumique et Pression d’injection).

2 En possession des données fournies par Solidworks, calculer la masse totale à injecter sachant que le volume carotte est de 996 mm3 et que les canaux demi-sphériques de 6 mm de large mesurent 40 mm au total. La pièce est-elle alors injectable sur la presse choisie (Données : Diamètre de vis = 22 mm)? Justifier votre réponse.

3 Calculer la pression dans l'empreinte Pe si l'on considère un taux de pertes de charges de 50%

Les paramètres de moulage peuvent être calculés assez facilement. Ils comportent :

Les actions mécaniques liées aux efforts et aux pressions lors de l’injection.
Les volumes de matière injectés

La détermination mathématique de ces valeurs doit permettre la validation du choix de la presse

1 Pression réelle de la matière plastique

Dans l’unité de plastification, la matière plastique, sous l’effet d’un vérin hydraulique, est injectée sous forte pression dans le moule.

Les pressions sont exercées dans deux chambres 1 et 2

Chambre 1 : Pression hydraulique P1 / Surface du piston S1
Chambre 2 : Pression sur la matière P2 / Surface de la vis S2

Donc : P1xS1 = P2xS2
