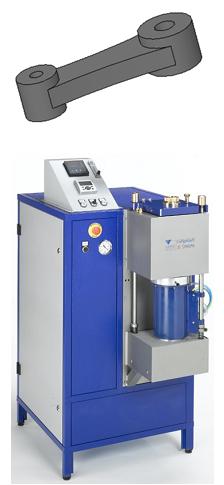

On souhaite obtenir en aluminium quelques exemplaires de la Bielle du Porteclé Bielle-Piston par coulée métallique sous vide sur machine de fonderie à cire perdue. Le moule en « plâtre » étant déciré, cuit et maintenu à température dans le four de cuisson, il faut maintenant réaliser la coulée sous vide. En possession du cylindre de coulée maintenu à température dans le four de cuisson : 1 Lire le dossier ressource relatif à la coulée métallique sous vide 2 Relever les caractéristiques de la cire et du matériau à couler. En déduire la Température de chauffe à programmer. Compléter la fiche réponse. 3 En possession des données relevées lors de la création du cylindre de coulée concernant la masse de l’arbre, déterminer la masse de métal théorique puis la masse de métal à peser (en tenant compte d’une perte estimée à 5%). Compléter la fiche réponse. 4 En possession des valeurs de réglage et du dossier ressource, mettre en œuvre le poste de coulée. |
Document professeur
