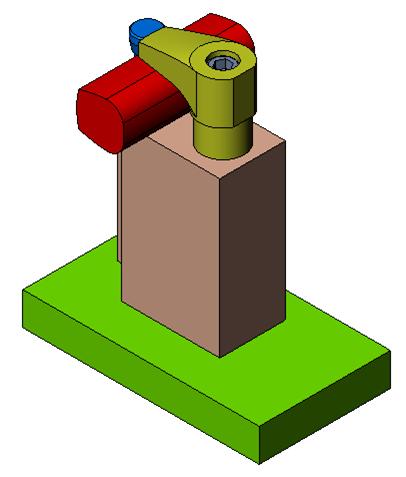

Modification du serrage du Corps de pince

La solution actuelle du serrage du corps de pince par le crochet de bridage est trop longue. Il faut quatre tours de vis pour pouvoir tourner le crochet de bridage de ¼ de tour.

Travail demandé :

En possession :
Du schéma de la nouvelle solution
De la description du nouveau mode opératoire

1 Représenter à main levée sur le document réponse, la modification du serrage du corps de pince.
2 Dessiner, à l’aide d’un modeleur volumique, les modifications apportées.
3 Réaliser la mise en plan; Préciser les ajustements et les jeux fonctionnels.

Source : www.ac-grenoble.fr

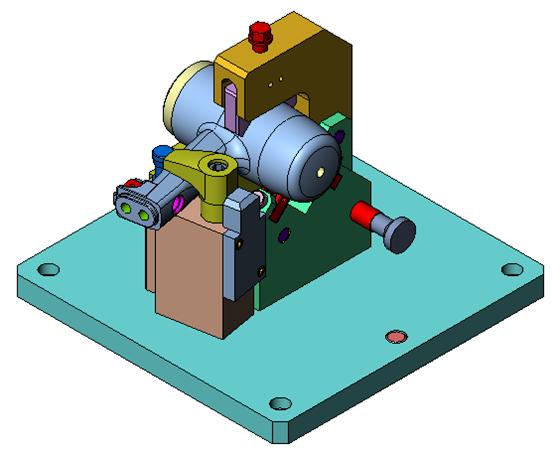

Appui supplémentaire - Corps de pince

La solution actuelle entraîne un recul et un marquage de la pièce au niveau des appuis et du serrage. Une nouvelle mise en position est donnée sur le contrat de phase 10 modifié (annexe 1) par la mise en place d’un appui irréversible à l’arrière de la pièce.

Travail demandé :

En possession du schéma cinématique de la solution proposée :

1 Concevoir et dessiner la mise en place de l’appui supplémentaire irréversible, tout en permettant l’usinage du trou taraudé M12 (repéré 8 sur document DT 4). Représenter le vérin Norelem en vues extérieures. Ajouter toutes les vues utiles à la définition des liaisons conçues. Préciser les ajustements et jeux fonctionnels
2 Réaliser la nomenclature des nouvelles pièces utilisées.
3 Dessiner, à l’aide d’un modeleur volumique, les modifications apportées; Réaliser la mise en plan

Source : www.ac-grenoble.fr

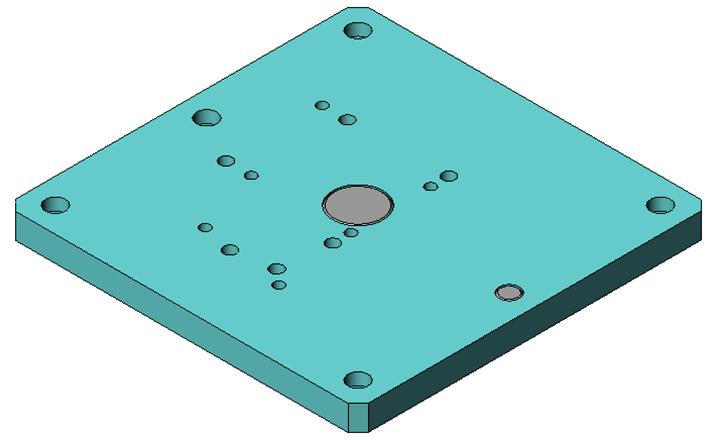

Cotation fausse table - Corps de pince

Le montage est réalisé par un sous-traitant.

Afin de pouvoir le monter sur la fausse table (document DT 8) :

Travail demandé :

1 Réaliser la cotation fonctionnelle définissant la mise en position du montage sur la fausse table et la cotation fonctionnelle des perçages permettant le passage des vis de fixation.

Source : www.ac-grenoble.fr

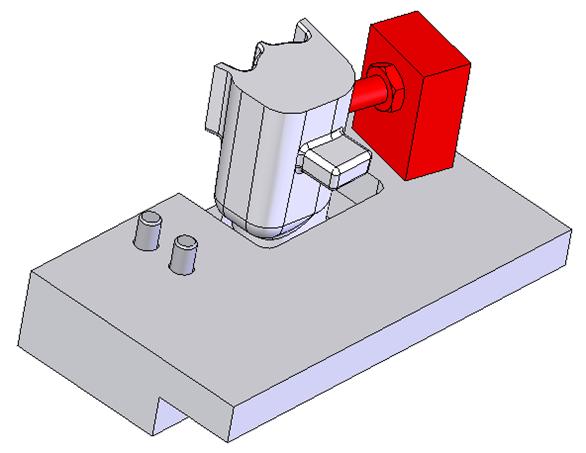

Carter de paramoteur - Rajout de fonderie

En possession du dossier technique et d'un croquis indiquant la zone de conception par rapport à l’ensemble du porte pièce.

1 Concevoir et dessiner, sur le document réponse DR1, la touche d’appui de la pièce 03 sur le rajout de fonderie. Cet appui devra être démontable et non réglable.
2 Concevoir et dessiner, sur le document réponse DR1, une bride pivotante Norelem opposée à l’appui sur rajout de fonderie de la pièce 03. Indiquer la référence des éléments Norelem utilisés (sur DR1). Ce système ne sera représenté que sur la pièce 03 mais sera identique sur la pièce 04
3 Dessiner, à l’aide d’un modeleur volumique, les modifications apportées.
4 Réaliser la mise en plan; Préciser les ajustements et les jeux fonctionnels.

Source : www.ac-grenoble.fr

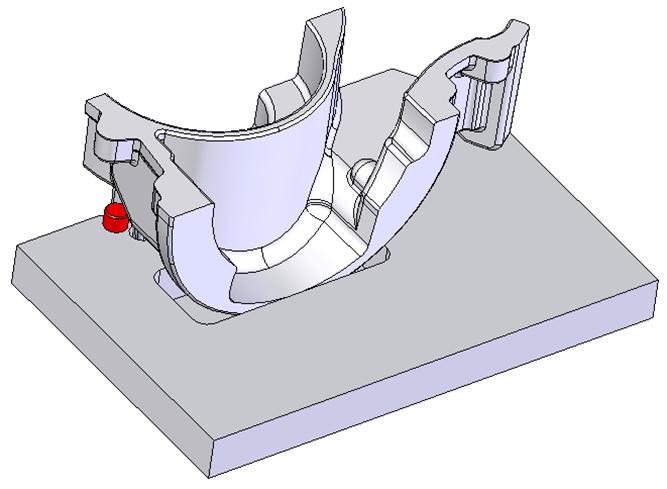

Carter de paramoteur - Bridage coulissant

En possession du dossier technique et d'un croquis indiquant la zone de conception par rapport à l’ensemble du porte pièce.

1 Concevoir et dessiner sur le document réponse DR2 une bride coulissante opposée à l’appui 5 sur la pièce 03. Ce système ne sera représenté que sur la pièce 03 mais sera identique sur la pièce 04
2 Dessiner, à l’aide d’un modeleur volumique, les modifications apportées.
3 Réaliser la mise en plan; Préciser les ajustements et les jeux fonctionnels.

Source : www.ac-grenoble.fr
