Entités d'usinage

Rechercher les directions d'accès susceptibles de convenir en fonction de la morphologie de la pièce

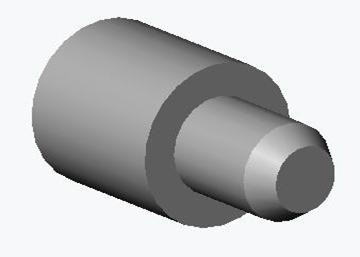

Contrat de Phase : Insert PH 20

Le support de l’étude qui vous est proposée est l’ Insert du Tournevis à Cliquet (Doc2)

- Compléter l’entête du contrat de phase
- Repérer les surfaces brutes et usinées
- Installer la mise en position isostatique
- Tracer la cotation de fabrication
- Réaliser un choix d’outillage de coupe
- Sélectionner des paramètres d’usinage

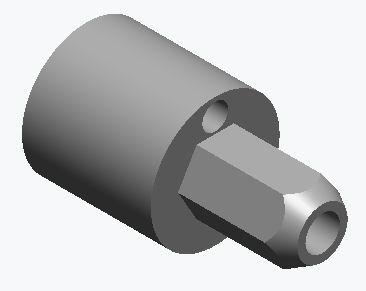

Contrat de Phase : Insert PH 40

Le support de l’étude qui vous est proposée est l’ Insert du Tournevis à Cliquet (Doc2)

- Compléter l’entête du contrat de phase
- Repérer les surfaces brutes et usinées
- Installer la mise en position isostatique
- Tracer la cotation de fabrication
- Réaliser un choix d’outillage de coupe
- Sélectionner des paramètres d’usinage



Contrat de Phase : Bouton Rep 3

L’entreprise B&D, pour laquelle vous menez cette étude, est spécialisée dans la production de pièces mécaniques à haute valeur ajoutée.

Afin d’améliorer sa productivité, cette entreprise souhaite acquérir un Tour à Commande Numérique 3 axes (Doc 6) équipé de porte-outils axiaux et radiaux permettant d’effectuer diverses opérations secondaires, telles que perçage ou taraudage, tant sur la face que sur le pourtour de la pièce. Ce tour CN comporte également un système d’avance barre automatique.

- Compléter l’entête du contrat de phase
- Repérer les surfaces brutes et usinées
- Installer la mise en position isostatique
- Tracer la cotation de fabrication
- Réaliser un choix d’outillage de coupe
- Sélectionner des paramètres d’usinage

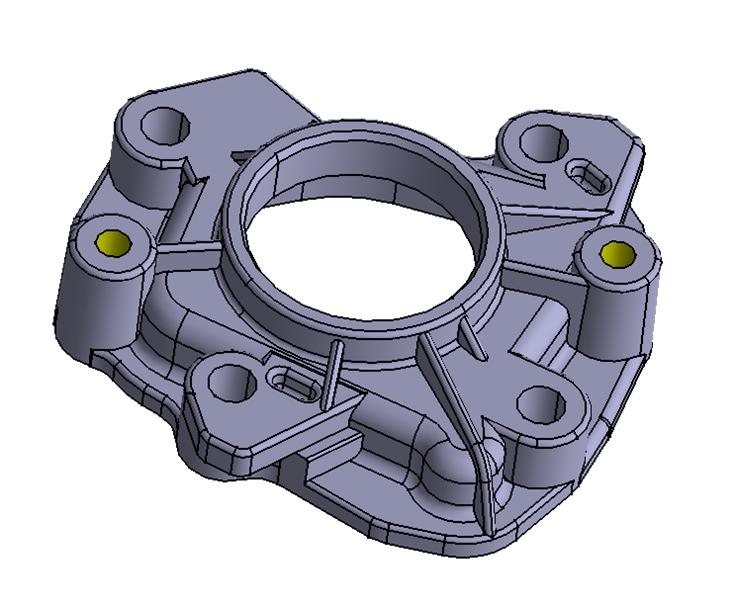

Couvercle d’Arbre Intermédiaire

L’entreprise CERTA, pour laquelle vous menez cette étude , est spécialisée dans la production de pièces destinées à l’industrie automobile.

Le support qui vous est proposée est le Couvercle d’Arbre Intermédiaire référencé CAI (Doc3) équipant le moteur F8Q installé sur de nombreux véhicules
- Compléter l’entête du contrat de phase
- Repérer les surfaces brutes et usinées
- Installer la mise en position isostatique
- Tracer la cotation de fabrication
- Réaliser un choix d’outillage de coupe
