ACV - Solidworks Sustainability - Boîtier EDF

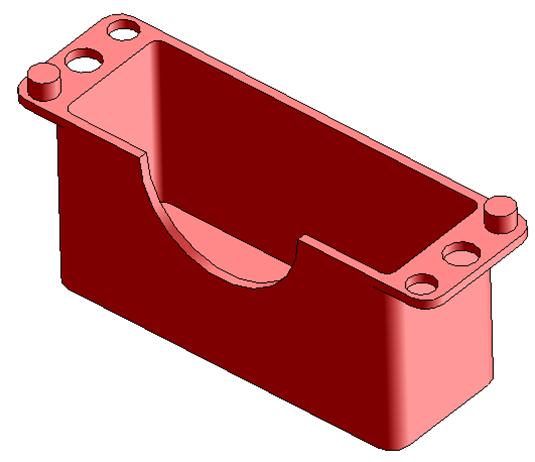

Le Boîtier EDF est un dispositif de protection composé de deux coques se « clipsant » l’une sur l’autre à l’aide de deux ergots plastiques.

Les deux parties superposées permettent cependant le passage de câbles au travers d’un évidemment sur l’une des faces du boîtier. Elles sont raccordées entre-elles à l’aide d’un collier plastique type « Colson »

DPE - Eléments de cours Le diagnostic de performance énergétique (DPE) est une évaluation qui renseigne sur la quantité d'énergie consommée par un bâtiment et évalue sa performance énergétique, ainsi que l'impact de sa consommation en termes d'émissions de gaz à effet de serre (GES).

Dans cette étude, on se propose, au travers d’animations ludiques, de découvrir le DPE, puis de formaliser l’aspect règlementaire de la démarche.

Découvrir le diagnostic de performance énergétique

En possession du dossier Animations , démarrer le fichier - Vers des bâtiments à énergie positive

1.1 Modifier la sélection des éléments (Toit, Murs, Fenêtres, Chauffage, Ventilation, Énergie Solaire) pour obtenir un logement économe (0<Valeur<50). Noter les choix effectués :

DPE - Unité d’habitation Afin d’estimer les consommations électriques annuelles, on souhaite réaliser à l’aide d’un outil informatique simple (Kozibox), un Diagnostic de Performance Energétique sur deux chambres d’une habitation Denaisienne

Ces chambres possèdent des caractéristiques et des équipements comparables :

  • Surface au sol - 20 m2
  • Hauteur de plafond - 2,5 m
  • Fenêtre donnant sur l’extérieur en simple vitrage
  • Éclairage par 3 spots - 50 Watts chaque
  • Équipements - Poste de télé et Ordinateur de bureau - 300 Watts
  • Pas de Ventilation, ni de climatisation
  • La température minimale souhaitée est de 20°C

Le plan ci dessous situe l’orientation solaire des chambres



DPE - Chambre On se propose d’effectuer un Diagnostic de Performance Énergétique sur sa propre chambre à l’aide de l’outil Kozibox.

Collecte des informations

A cet effet, il est au préalable nécessaire de collecter quelques caractéristiques dimensionnelles, géographiques et de biens d’équipement.

Nota : Certaines informations devront être récoltées auprès de la famille

  • Mesurer la chambre (largeur, longueur, hauteur) et la dimension des fenêtres
  • Relever les dimensions de la fenêtre et la nature du vitrage
  • Relever la valeur de la puissance de l’éclairage et celle des équipements électriques
  • Noter le nombre d’occupants de la chambre
  • Relever la nature des murs, planchers et plafonds
  • Indiquer la présence d’une climatisation et d’une ventilation « VMC »



DPE - Mise en oeuvre de WinDPE M et Mme DUMORTIER souhaitent vendre leur propriété. Conformément à la législation en cours, ils doivent fournir au futur acquéreur un DPE de l’unité d’habitation.

Technicien chargé du dossier, vous êtes missionné par M et Mme DUMORTIER pour effectuer le diagnostic et établir les bilans de la consommation énergétique et de l’émission de gaz à effet de serre.

Une pré-visite de la maison (vendredi dernier de 14h à 15h) en présence des propriétaires a permis de recueillir le plan de la maison. Ce plan, accompagné des caractéristiques techniques des matériaux de construction et des équipements, est fourni en document ressource - Caractéristiques de l'unité d'habitation.

La rédaction du DPE doit être réalisée à l’aide du logiciel WinDPE, logiciel sous Windows permettant entre autre :

  • le calcul du DPE pour les maisons, les appartements, les habitations sur factures, les bâtiments publics ...
  • l'édition (sous Word) du DPE,
  • la création des étiquettes DPE et GES au format JPG

  1. DPE - WinDPE - Maison plain pied
  2. DPE - WinDPE - Maison familiale
