CNGest

CNGest est un petit freeware permettant la gestion graphique des programmes CN, des outillages et des paramètres d'usinage. Connectable sur la machine, cet utilitaire assistera l'élève dans l'organisation de son poste de travail, mais aussi l'enseignant dans sa tâche de vérification et de suivi de production.



Description



Au démarrage, la fenêtre Wingrav s'affiche. Tous les options et réglages sont modifiables sur un seul et même écran

cngest

Le paramétrage comporte plusieurs champs de réglage ...



 Choix de la Pièce/Phase/Machine

cngest

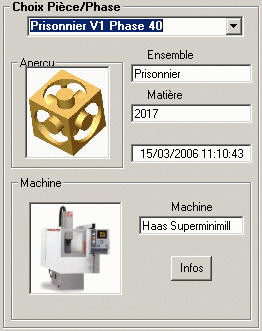

Sélectionner la phase dans le menu déroulant; Un aperçu pièce facilite la visualisation de la phase d'usinage ainsi que le poste de travail adapté



Programme & Annotations

cngest

A chaque sélection de phase, correspond le listing programme. Toutes les informations contenues dans le programme (et placées derrière le symboles $) sont regroupées dans un cadre permettant, par exemple, d'effectuer le choix de l'outillage de coupe ou le placement de ce même outillage sur le chargeur



PREF & DEC1 / Origines

 cngest

 A chaque sélection de phase, correspond la liste des valeurs des origines (FANUC) ...

cngest

... ou des valeurs des PREF et DEC1 (Cas du NUM).



Jauges

cngest

A chaque sélection de phase, correspond la liste des valeurs des Jauges Outil.



Visualisation

cngest

La visualisation permet de situer la pièce dans le montage, le montage dans la machine ainsi que les surfaces de palpage (Op). Un clic sur l'image permet l'affichage de la vue en grand format .



 Dossier Technique

 cngest

Le bouton Dossier Technique permet l'appel d'un fichier au format PDF permettant l'affichage des données techniques complémentaires, telles que contrat de phase, feuilles de réglage ou contrôle.



Communication

 cngest

Réglage des paramètres de communication PC/Machine.



Options

cngest

Options de chargement



Impression

cngest

Chaque fiche informatique peut être imprimée en sélectionnant de multiples options d'impression.



 Création

 cngest

Le bouton créer permet d'insérer une nouvelle fiche. La fenêtre de création s'affiche. De nouveau, tous les options et réglages sont modifiables sur un seul et même écran



Création de la phase

 cngest

Cette zone permet l'introduction des paramètres d'identification de la phase d'usinage. Tous les champs doivent être complétés.



Création de la machine

cngest

cngest

 A chaque phase correspond une machine adaptée; Le choix du poste d'usinage peut être réalisé à partir d'un catalogue ou créé à partir de données pouvant être extraites du logiciel EFICN.



 Création des PREF / DEC1 et Jauges/Origines

 cngest

L'introduction des paramètres PREF/DEC1/Origines et Jauges est obligatoire. Pour assurer un fonctionnement correct de l'ensemble, respecter la syntaxe relative à l'introduction des données sur CN.

Les valeurs des PREF et DEC1 ou des origines ne doivent pas comporter de lettres. Le séparateur de décimale, est le point et non pas la virgule ....

Les jauges doivent être inscrites en MAJUSCULES sous la forme :

Exemple - Cas du Tournage (NUM) : D1 X50 Z50 R0.4 C1
Exemple - Cas du Fraisage(NUM) : D1 L50 R20

Pour les autres directeurs de commande (FAGOR ou FANUC), la syntaxe est peu importante



Choix des images de Visualisation

cngest

Cette option permet le choix d'image ou de photos permettant la visualisation de la pièce et/ou de ses accessoires (Montage, bridage ....). Le format des photos utilisé est le format JPEG (jpg). L'option de visualisation est facultative .



Choix du Dossier Technique

cngest

Cette option permet le choix du Dossier Technique nécessaire à la mise en oeuvre du poste d'usinage. Le format des fichiers utilisé est le format Acrobat (PDF). Cette option de visualisation est facultative .



Choix du programme

 cngest

 Cette option permet la sélection du programme d'usinage. Le format utilisé est le format TEXTE (txt). La sélection du programme est facultative.



Impression

cngest

 Cette option permet l'impression de la fiche d'usinage.



Code - Protection des données

cngest

Afin d'éviter toute création ou modification par des personnes non autorisées, un code d'autorisation est nécessaire . Initialement, le code cngest (en minuscule) permet d'effectuer toutes les transformations souhaitées.

Contactez l'administrateur du site si vous souhaitez modifier la valeur de ce code



Télécharger CNGest



CNGest est un logiciel de type Freeware (Gratuiciel), et bien que testé très longuement, il n'est pas exempt de bugs ou de défaillances. En utilisant ce programme, vous vous engagez à ne pas poursuivre l'auteur en cas de dommages occasionnés aux machines et outillages.

download

CNGest V2.1 : Prise en charge des directeurs de commande NUM,FANUC et FAGOR, Intégration des machines dans l'interface utilisateur, Activation de liens externes permettant l'affichage d'un dossier technique et/ou machine

Freeware - XP/2000/Vista/Seven/8

Format : / - Taille : 3,39 MO

Fichier compressé. Utiliser un décompresseur (Winrar ou autre) pour restaurer l'archive.
