TOPSOLID’WIRE Logos On souhaite réaliser le programme de commande numérique permettant la découpe de LOGOS sur la machine à Electroérosion à fil FANUC ALPHA OA

La programmation est réalisée à l’aide du logiciel de FAO ( Fabrication Assistée par Ordinateur) TOPSOLID’WIRE

Remarque : Seul le contour extérieur sera traité dans ce TP.

1. Préparer la fabrication
1.1 Démarrer TOPSOLID et créer un nouveau document WIRE
1.2 Cliquer sur le menu Préparation puis sur l’option Sélection de la machine (Barre horizontale)
1.3 Choisir la machine FANUC ALPHA OA et valider le choix



TOPSOLID’CAM Concept-Car On souhaite réaliser le programme de commande numérique permettant l’usinage de la Concept-car sur Centre d’Usinage Vertical REALMECA MP3

La programmation est réalisée à l’aide du logiciel de FAO ( Fabrication Assistée par Ordinateur) TOPSOLID’CAM

Remarque : Compte-tenu du moyen technique utilisé et/ou des outillages fournis, toutes les surfaces non accessibles ne pourront donc pas être usinées.

1.1 Démarrer TOPSOLID et créer un nouveau document CAM

1.2 Cliquer sur le menu Préparation puis Sélectionner la machine REALMECA MP3 dans la liste proposée (ou REALMECA C200V par défaut)

1.3 Afficher la boite de dialogue Configurateur des Niveaux et afficher la Table



TOPSOLID’CAM Souris3D On souhaite réaliser le programme de commande numérique permettant l’usinage de la Souris 3D sur Centre d’Usinage Vertical REALMECA MP3

La programmation est réalisée à l’aide du logiciel de FAO ( Fabrication Assistée par Ordinateur) TOPSOLID’CAM


1.1 Démarrer TOPSOLID et créer un nouveau document CAM

1.2 Cliquer sur le menu Préparation puis Sélectionner la machine REALMECA MP3 dans la liste proposée (ou REALMECA C200V par défaut)

1.3 Afficher la boite de dialogue Configurateur des Niveaux et afficher la Table

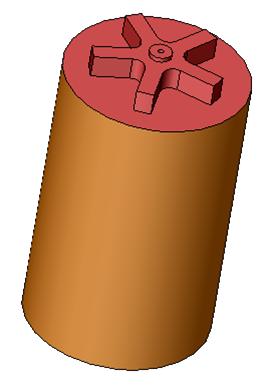

TOPSOLID’CAM Roue à aubes du Mini-débitmètre

Exercice de programmation

En possession du dessin de définition de la Roue à aubes du Mini-débitmètre et de la gamme prévisionnelle de fabrication, élaborer le programme CN à l’aide d’un logiciel de FAO

TRAVAIL DEMANDE :

- Préparer la fabrication
- Installer les composants
- Créer le point d’origine OP
- Choisir l’outillage de coupe
- Créer les opérations d’usinage
- Créer le programme



TOPSOLID’CAM Plaque Support du Mini-débitmètre

Exercice de programmation

En possession du dessin de définition de la Plaque support du Mini-débitmètre et de la gamme prévisionnelle de fabrication, élaborer le programme CN à l’aide d’un logiciel de FAO

TRAVAIL DEMANDE :

- Préparer la fabrication
- Installer les composants
- Créer le point d’origine OP
- Choisir l’outillage de coupe
- Créer les opérations d’usinage
- Créer le programme
