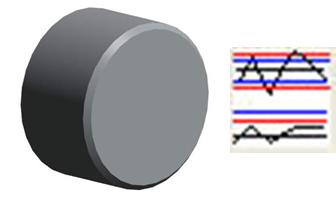

SPC Histogramme - Plateau rainuré

Afin d’assurer l’usinage correct du Plateau Rainuré en phase 20, il est impératif de préparer les pièces sur un tour d’apprentissage, en réalisant le dressage et le chanfreinage de la surface 1’ (cote Cf 1’/B2 et Cf 1’) .

Un lot de 50 pièces étant terminé, il est demandé de mesurer la Cf1’/B2 à l’aide d’un pied à coulisse digital, d’établir l’histogramme permettant de visualiser la répartition des valeurs et d’en étudier la forme et la position.



Mesurage traditionnel

Effectuer une série de mesures dimensionnelles et géométriques à l’aide des appareillages usuels de métrologie

- Mesurer une pièce à l’aide d’instruments traditionnels
- Mesurer et interpréter un parallélisme
- Mesurer une concentricité
- Mesurer et interpréter une perpendicularité



Métrologie

Effectuer une série de mesures à l’aide des appareillages usuels de métrologie

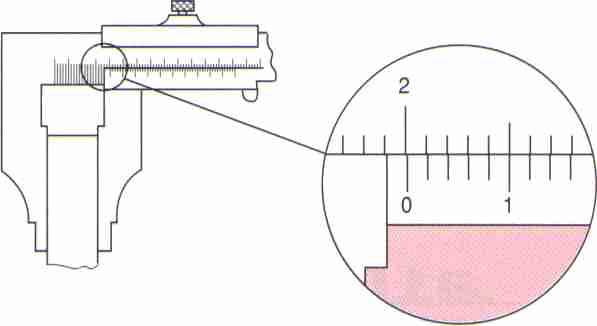

- Donner le mode opératoire de lecture sur un pied à coulisse
- Effectuer la lecture d’une série de mesures
- Donner le mode opératoire de lecture sur un micromètre
- Effectuer la lecture d’une série de mesures
- Donner le mode opératoire de lecture sur un Comparateur
- Réaliser un empilage de cales étalon
- Mesurer des lots de pièces à l'aide des différents appareillages
