Algorigramme - Portail FAAC

Une automatisation de portail permet l’ouverture à distance d’un ou plusieurs ventaux grâce à une télécommande ou un digicode.

Dans l’exercice suivant, on propose, à partir de la description du système du portail automatisé FAAC, de réaliser l’algorigramme de fonctionnement.

SysML - Eléments de cours Le SysML - Systems Modeling Language - est un langage de modélisation permettant de décrire tout ou partie d’un système technique, d’un point de vue structurel (statique), d’interactions ou comportemental.

Ce langage tend à remplacer la plupart des outils actuels présentés en Annexe 1 et 2.

SysML s’articule autour de neuf types de diagrammes, chacun d’eux étant dédié à la représentation des concepts particuliers d’un système. Ces types de diagrammes sont répartis en trois grands groupes.

Description d’un système - SysML - TT BUDDY JOOLA L’utilisation du robot lance-balles pour Tennis de Table TT Buddy JOOLA permet à tout type de joueur de s’entraîner grâce aux différents types de lancers ainsi qu’aux effets donnés à la balle (coupées, liftées …)

Dans cette étude, on se propose de découvrir les caractéristiques commerciales du robot lance-balles puis d’analyser les fonctions du système grâce aux diagrammes de description SysML.

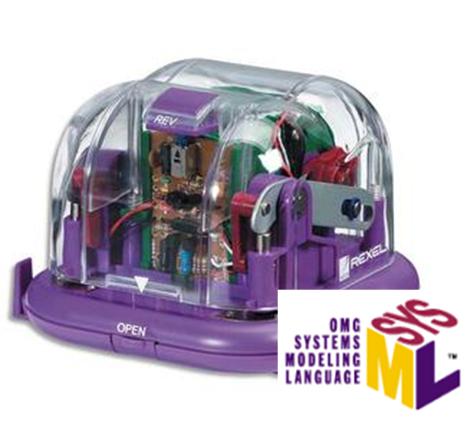

Description d’un système - SysML - Perforatrice PUNCH WIZARD

Une perforatrice de bureau est un outil permettant de perforer une ou plusieurs feuilles de papier afin de les placer dans un classeur à anneaux .

Le modèle PUNCH WIZARD, commercialisé par la société REXEL, est un modèle de table et à alimentation électrique.

Dans cette étude, on se propose de découvrir les caractéristiques commerciales de cette perforatrice, puis d’analyser les fonctions du système grâce aux diagrammes de description SysML.

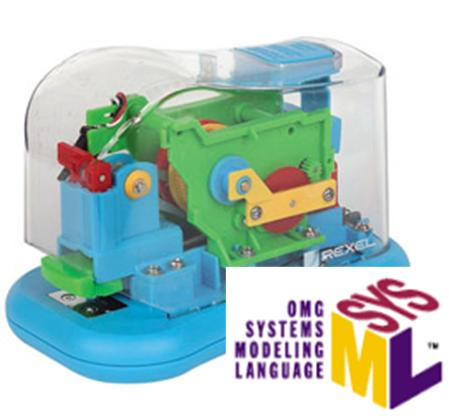

Description d’un système - SysML - Agrafeuse WIZARD - REXEL

Une agrafeuse de bureau est un outil permettant de fixer, à l'aide d'une agrafe, plusieurs feuilles de papier, glissées entre les mâchoires.

Les extrémités peuvent se replier de deux façons selon le modèle de l'agrafeuse, vers l'intérieur ou vers l'extérieur de l'agrafe.

Le modèle WIZARD, commercialisé par la société REXEL, est un modèle de table et à alimentation électrique.

Dans cette étude, on se propose de découvrir les caractéristiques commerciales de cette agrafeuse, puis d’analyser les fonctions du système grâce aux diagrammes de description SysML.
