moulageensable Le moulage en sable consiste à réaliser une empreinte dans un matériau plastique à partir d'un modèle aux formes de la pièce. Deux châssis métalliques, parfaitement repérés entre eux, servent à maintenir le sable utilisé pour prendre l'empreinte du modèle.

L’étude ci-après vise à décrire, à partir de données multimédias, les différentes étapes du moulage en sable.

(Source :Philippe VATBLED)



Diaporama présentant les différentes étapes du paramétrage du module Quickcast (ProcessWorks)

Plein écran : Cliquer ici

Ressource - Préparation du moule silicone

Cette notice simplifiée décrit les différentes étapes pour la réalisation d'un moule en silicone destiné à être utilisée pour la coulée de résines sous vide.

Préparation du cadre

1 – Cadre de moulage

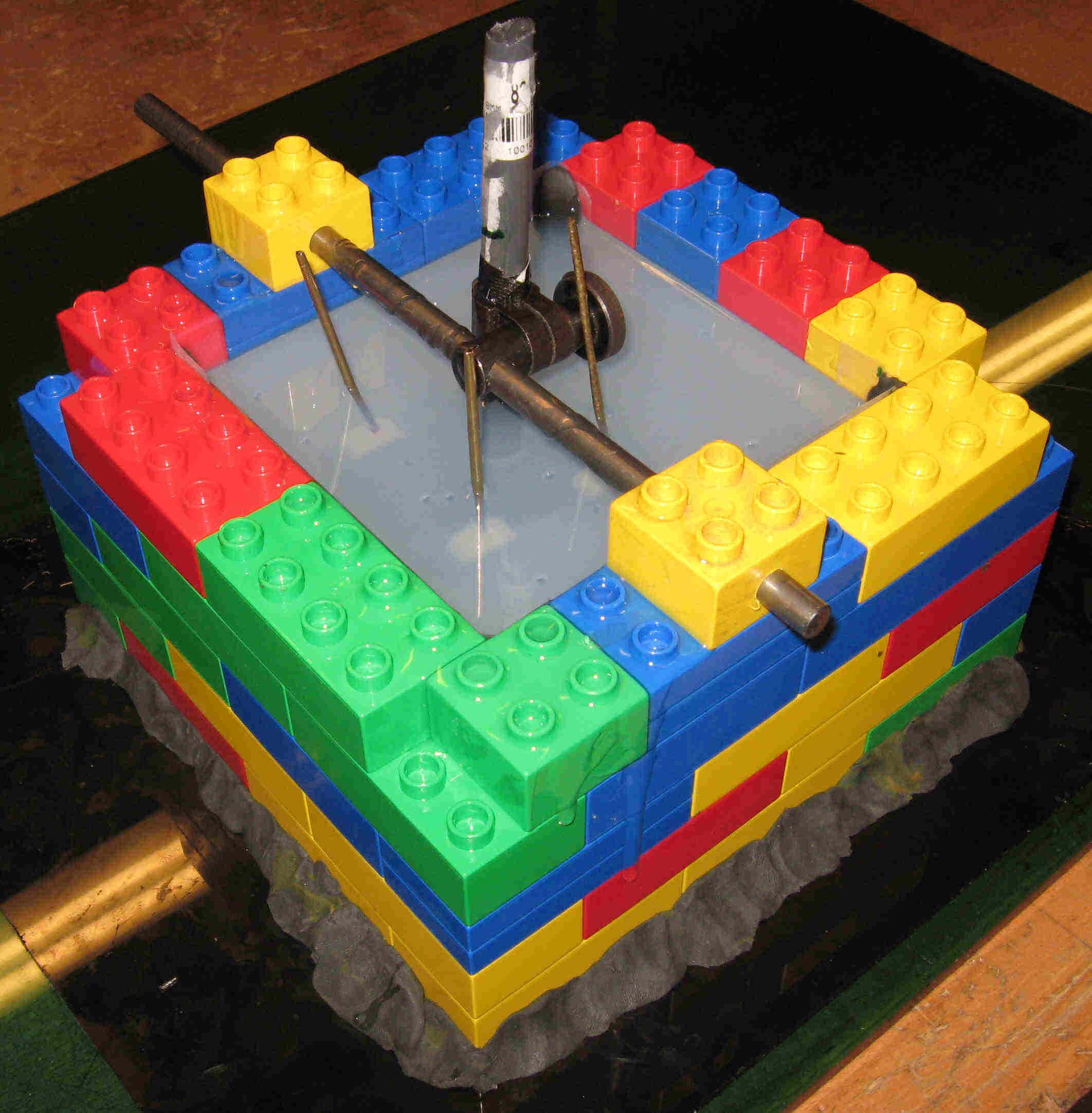

Assembler un cadre de moulage à l’aide de briques LEGO DUPLO.
Pour dimensionner le cadre prévoir, au minimum une épaisseur de silicone de 20 à 30mm autour du modèle (ici, une coque de téléphone)

2 – Etanchéité du Cadre

Le cadre doit être étanche.
Découper 4 formes rectangulaires dans des feuilles de plastique transparentes au format intérieur du cadre (Dimension = dimension du cadre - 5 mm)
Scotcher les feuilles à l’angle des parois

Prototypage en moule Silicone - Concept-Car On souhaite réaliser un moule silicone permettant l’obtention de la Concept-car en résine polyuréthane par coulée sous vide :

Le modèle physique n’étant pas disponible, 3 étapes sont nécessaires :

Etape n°1 : On réalise le modèle par impression 3D sur l’EDEN260 à partir d’une maquette numérique dessinée sous Solidworks.

Etape n°2 : Après impression 3D, on prépare le moule silicone.

Etape n°3 : Le moule silicone étant solidifié, on coule la résine polyuréthane dans ce moule.


Prototypage en moule Silicone - Concept-Car

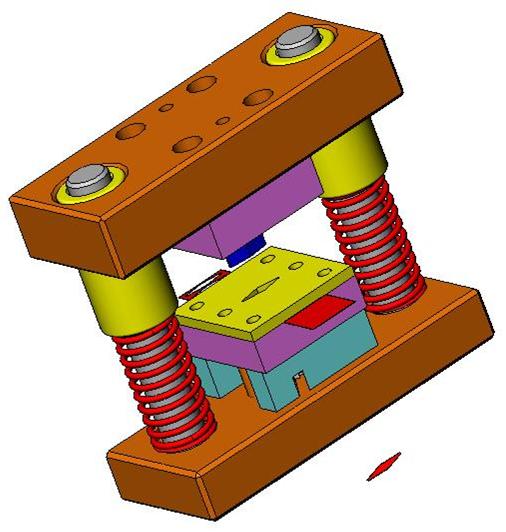

Découpe - Eléments de cours Le découpage est une opération courante réalisée par les entreprises de la mécanique pour produire des pièces métalliques à partir de tôles. Selon l’importance des séries de pièces à réaliser, plusieurs procédés peuvent être utilisés (électro-érosion à fil, oxycoupage, découpages plasma traditionnel ou à jet fin, laser ou au jet d'eau abrasif ...)

Dans ce chapitre, on propose de découvrir le principe et le vocabulaire du découpage à la presse, procédé très productif utilisé dans l’automobile, l’électroménager, le bâtiment …
