Prototypage Concept-car

On souhaite réaliser le moule silicone permettant l’obtention de la Concept-car en résine polyuréthane par coulée sous vide

Le modèle physique n’étant pas disponible, on décide au préalable de créer ce dernier par impression 3D sur l’EDEN260 à partir d’une maquette numérique dessinée sous Solidworks.

En possession du dossier ressource

1 Lire les généralités relatives à l’utilisation du logiciel Objet Studio associé à l’imprimante 3D EDEN 260

2 Copier le dossier Mes documents/BTS CIM1/Prototypage EDEN - Concept-car dans votre espace de travail. Renommer le dossier

3 Créer un fichier assemblage, importer les pièces Concept-car1 et 2 et modifier les textes sur les pare-chocs. Contraindre les pièces en interposant un canal d’alimentation de 4 mm de largeur (Les pièces doivent être distantes de 20 mm). Sauvegarder le fichier en alors le fichier assemblage Concept-car.SLDASM



Prototypage - Concept-Car - Préparation du Moule silicone

On souhaite réaliser la Concept-Car en résine polyuréthane par coulée sous vide

Le modèle physique ayant été obtenu au préalable par impression 3D, il faut désormais préparer le moule silicone.


Travail demandé

En possession du modèle physique (ou de la maquette numérique) :

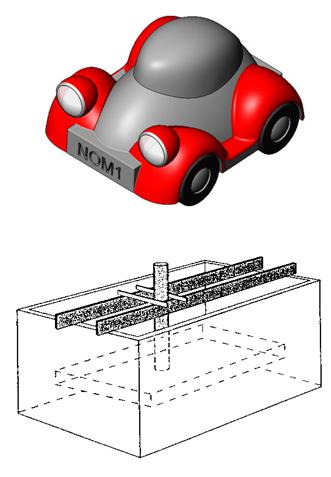

1 Lire le dossier ressource d’aide à la préparation du moule.

2 Mesurer les dimensions extérieures du modèle. Compléter la fiche réponse

3 En déduire les dimensions théoriques minimales du cadre à construire. Compléter la fiche réponse

4 Construire le cadre (en contreplaqué plastifié ou en LEGO) ou le choisir parmi ceux déjà construits. Compléter la fiche réponse en indiquant les dimensions réelles du cadre.

5 Rechercher dans les fiches techniques les caractéristiques du silicone employé puis, en possession des dimensions réelles du cadre, en déduire la masse de silicone nécessaire (Prendre la densité du Composant A pour le calcul), le coût matière du moule et les masses des composants A et B à mélanger. Compléter la fiche réponse.



Prototypage - Préparation - Bielle

Prototypage - Préparation - Bielle

On souhaite réaliser le moule silicone permettant l’obtention de la Bielle en résine polyuréthane par coulée sous vide

Le modèle physique n’étant pas disponible, on décide au préalable de créer ce dernier par impression 3D sur l’EDEN260 à partir d’une maquette numérique dessinée sous Solidworks.

Travail demandé

En possession du dossier ressource :

1 Lire les généralités relatives à l’utilisation du logiciel Objet Studio associé à l’imprimante 3D EDEN 260

2 Copier le dossier Mes documents/BTS CIM1/Prototypage EDEN - Bielle de Porteclé dans votre espace de travail. Renommer le dossier

3 Ouvrir alors le fichier Solidworks Bielle.SLDPRT

4 Examiner les formes de la pièce puis, à l’aide de l’outil mesure, relever les dimensions extérieures de la pièce. Compléter la fiche réponse

5 Reporter les valeurs nominales sur la fiche réponse et en déduire les valeurs des intervalles de tolérance du modèle obtenus après impression 3D.



Prototypage - Bielle - Préparation du Moule silicone

On souhaite réaliser la Bielle du Porteclé Bielle-Piston en résine polyuréthane par coulée sous vide

Le modèle physique ayant été obtenu au préalable par impression 3D, il faut désormais préparer le moule silicone.


Travail demandé

En possession du modèle physique (ou de la maquette numérique) :

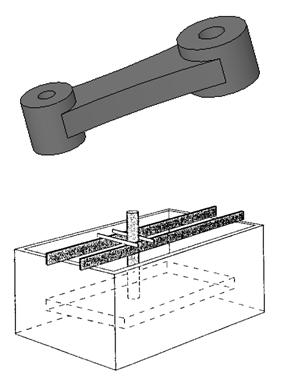

1 Lire le dossier ressource d’aide à la préparation du moule.

2 Mesurer les dimensions extérieures du modèle. Compléter la fiche réponse

3 En déduire les dimensions théoriques minimales du cadre à construire. Compléter la fiche réponse

4 Construire le cadre (en contreplaqué plastifié ou en LEGO) ou le choisir parmi ceux déjà construits. Compléter la fiche réponse en indiquant les dimensions réelles du cadre.

5 Rechercher dans les fiches techniques les caractéristiques du silicone employé puis, en possession des dimensions réelles du cadre, en déduire la masse de silicone nécessaire (Prendre la densité du Composant A pour le calcul), le coût matière du moule et les masses des composants A et B à mélanger. Compléter la fiche réponse.



Prototypage - Bielle - Coulée résine sous vide

On souhaite réaliser la Bielle du Porteclé Bielle-Piston en résine polyuréthane par coulée sous vide

Le moule silicone ayant été au préalable réalisé, il faut désormais s’attacher à la coulée de la résine dans ce moule.

Travail demandé

En possession du moule silicone :

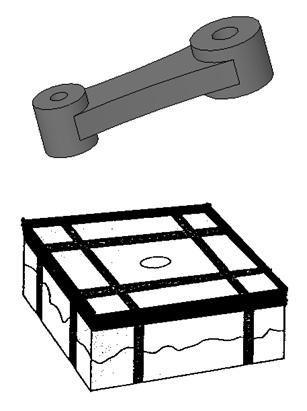

1 Lire le dossier ressource d’aide à la préparation du moule.

2 Rechercher dans les fiches techniques les caractéristiques de la résine à couler puis, à l’aide des données fournies par Solidworks sur le volume de l’empreinte (Descente de coulée + Chenal + Pièce), en déduire la masse de résine nécessaire (Prendre la densité moyenne des composants A et B pour le calcul). Calculer également le coût de la matière utilisée et les masses des composants A et B à mélanger. Compléter la fiche réponse.

3 La quantité de résine à préparer étant bien inférieure à la valeur minimale, calculer les masses des composants A et B à mélanger pour 50 et 100 grammes de résine. En déduire les coûts relatifs. Compléter la fiche réponse.
