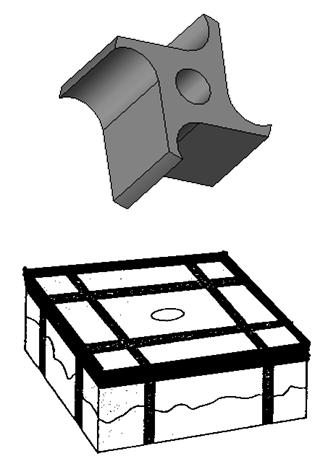

Prototypage - Turbine - Coulée sous vide

On souhaite réaliser la Turbine de Locomotive en résine polyuréthane par coulée sous vide

Le moule silicone ayant été au préalable réalisé, il faut désormais s’attacher à la coulée de la résine dans ce moule.

En possession du moule silicone :

1 Lire le dossier ressource d’aide à la préparation du moule.

2 Rechercher dans les fiches techniques les caractéristiques de la résine à couler puis, à l’aide des données fournies par Solidworks sur le volume de l’empreinte (Descente de coulée + Chenal + Pièce), en déduire la masse de résine nécessaire (Prendre la densité moyenne des composants A et B pour le calcul). Calculer également le coût de la matière utilisée et les masses des composants A et B à mélanger. Compléter la fiche réponse.

3 La quantité de résine à préparer étant bien inférieure à la valeur minimale, calculer les masses des composants A et B à mélanger pour 50 et 100 grammes de résine. En déduire les coûts relatifs. Compléter la fiche réponse.



Prototypage - Bouton

On souhaite réaliser le moule silicone permettant l’obtention du Bouton de perforatrice en résine polyuréthane par coulée sous vide

Le modèle physique n’étant pas disponible, on décide au préalable de créer ce dernier par impression 3D sur l’EDEN260 à partir d’une maquette numérique dessinée sous Solidworks.

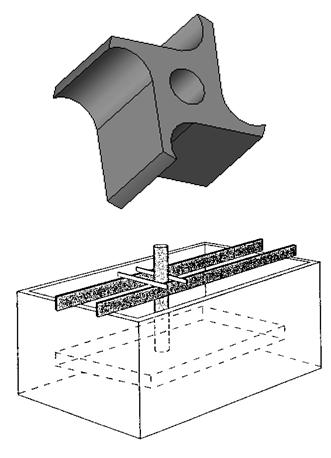

Prototypage - Turbine - Préparation du moule Silicone

On souhaite réaliser la Turbine de Locomotive en résine polyuréthane par coulée sous vide

Le modèle physique ayant été obtenu au préalable par impression 3D, il faut désormais préparer le moule silicone.

En possession du modèle physique (ou de la maquette numérique) :

1 Lire le dossier ressource d’aide à la préparation du moule.

2 Mesurer les dimensions extérieures du modèle. Compléter la fiche réponse

3 En déduire les dimensions théoriques minimales du cadre à construire. Compléter la fiche réponse

4 Construire le cadre (en contreplaqué plastifié ou en LEGO) ou le choisir parmi ceux déjà construits. Compléter la fiche réponse en indiquant les dimensions réelles du cadre.

5 Rechercher, dans les fiches techniques, les caractéristiques du silicone employé, puis en possession des dimensions réelles du cadre, en déduire la masse de silicone nécessaire (Prendre la densité du Composant A pour le calcul), le coût matière du moule et les masses des composants A et B à mélanger. Compléter la fiche réponse.



Prototypage - Couvercle

On souhaite réaliser le moule silicone permettant l’obtention du Couvercle de perforatrice en résine polyuréthane par coulée sous vide

Le modèle physique n’étant pas disponible, on décide au préalable de créer ce dernier par impression 3D sur l’EDEN260 à partir d’une maquette numérique dessinée sous Solidworks.
